用于電子設備元件的保護性涂層劑
電子設備在尺寸、性能和便攜性方面經歷了一場變革。從智能手機、平板電腦和可穿戴設備等消費性產品到自動化控制等專業工業領域,電子產品無處不在 — 其中很多時候都是在具有挑戰性的環境下使用的。如果沒有提供足夠的保護,設備內部的元件在接觸污染物時就會遭到腐蝕。這會降低電子產品性能,并可能導致電氣短路和設備故障。與此同時,集成了高性能元件的微型高密度印刷電路板(PCB)、LED和各種微型元器件對涂層防護方案提出了更高要求。
電子納米涂層劑能對敏感的設備內部元器件提供防腐蝕保護,并且與傳統三防涂層相比具有超薄特性。我們的產品得益于數十年來在改善電子涂層劑防潮、防止水分/鹽水浸漬、防止硫磺、泥土、濕氣和污染物侵襲方面積累的經驗。這系列產品易于涂覆,具有可再加工性并且無需遮蔽或固化工序。
方便、有效、靈活地對設備元件進行防腐蝕保護
選擇電子納米涂層劑,便能從納米創新材料、豐富知識及專門支持中獲益。下面了解一下這些高性能涂層劑的主要優勢:
電子防腐

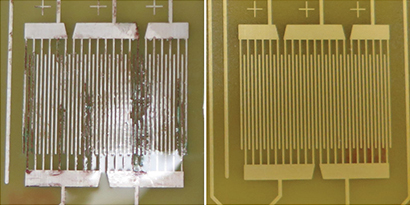

電子納米涂層劑經過廣泛測試已經被證明能有效抗蝕,正如這些圖片中所展示的暴露在鹽霧中的未經處理和經處理電路之間的區別。我們產品提供的疏油和疏水膜層能夠均勻地覆蓋于元件表面,以有效抵抗?jié)駳?、泥土、污垢、塵垢、指紋和其他環境污染物。您可完全依賴電子納米涂層劑來保護設備免遭腐蝕性物質的侵害,如:
● 濕氣
● 水
● 鹽霧
● 硫份
超薄
超薄的納米涂層劑可作為傳統三防涂層的替代物,購買它是對您的企業有益的一個明智選擇。在浸涂應用中,厚度變化范圍為0.1 - 1.3微米,或1 - 6微米。在典型的單通道噴涂應用中,厚度變化范圍為1 - 6微米,可多層疊加以達到適合的厚度。而典型的三防涂層厚度可高達25微米。超薄具有若干優勢,如:
● 連接器端口可穿透涂層,無需遮蔽工藝
● 對復雜形貌表面的良好覆蓋
● 熱管理優勢 — 更薄的涂層不會產生熱留滯熱量

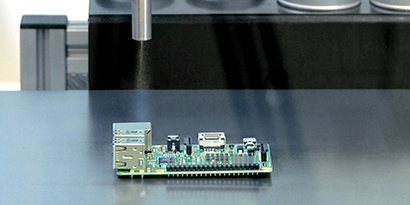

工藝優勢
電子涂層劑在節約成本和提升效率的同時不會犧牲性能。
● 兼容現有噴涂、浸涂或注射工藝和設備
● 簡單的噴涂應用意味著可減少專業勞動力和設備的數量
● 可輕松涂覆,產品在數秒內即可變干并且大多數情況下無需固化工序
● 可省略遮蔽工序,節省了時間和步驟
● 可返工,這有助于提高產率
● 可實現多層保護
● 部分產品包含紫外檢測染料,簡化了檢驗步驟
安全性和可持續性
在提升性能的同時,產品保障工人和環境的安全。電子涂層劑采用電子氟化液配制而成,具有如下優勢:
● 不可燃和低毒性,更能保障工人安全
● 不導電
● 具有零臭氧消耗潛值(ODP)和低全球變暖潛值(GWP),與采用烴類溶劑的傳統涂層相比,對環境影響小
● 豁免于美國環境保護署對揮發性有機化合物(VOC)的定義
● 嚴格遵從法規 — 無需減少產量也不會被逐步淘汰
選擇合適的Novec電子涂層劑
3M專家經過多年研究,開發出了用于保護設備元件的3M Novec電子涂層劑。專家的細心和嚴謹體現在產品優異的特性中,并且這些產品用途廣泛,還可用于油欄或過濾器等新型應用。
● 低粘度
● 表面張力
● 高耐化學性,符合RoHS要求
● 透明
選擇合適的Fluere納米防水涂層
用于保護設備元件的納米防水涂層。產品具有優異的特性,主要應用于消費類電子產品 pcba防護:
● 防潮防水 【良好的疏水性】
● 高耐油性化學性
● 結構補漏填縫
● 無味透明,安全環保
● 輕松涂覆,工藝簡單,數秒內可表干
● 部分型號含有熒光檢測材料 可輕易檢測
