三防漆涂覆后出現(xiàn)裂縫與劃痕的原因及其與納米防水涂層三防漆的區(qū)別分析如下：

一、三防漆裂縫與劃痕的成因

1. 裂縫的成因

三防漆漆膜過厚：膜厚過厚（通常50-100μm）會導(dǎo)致表面張力過大，尤其在引腳、元器件邊緣等位置易產(chǎn)生應(yīng)力集中，進(jìn)而開裂。

• 固化問題：

  雙組份三防漆配比不準(zhǔn)（如固化劑過量），導(dǎo)致三防漆固化收縮率增大。

  三防漆固化時間不足或溫度不當(dāng)，漆膜未完全固化，性能未達(dá)最佳。

• 環(huán)境應(yīng)力：

  三防漆溫度驟變（如冷熱循環(huán)）引起熱應(yīng)力，若三防漆漆膜附著力差（如基板未清潔），加速開裂。

  三防漆低溫環(huán)境下漆膜脆性增大，柔韌性下降。

• 材料性能：選用柔韌性差的三防漆，無法抵消內(nèi)應(yīng)力積累（如固化收縮或低溫收縮）。

2. 劃痕的成因

• 機(jī)械損傷：涂覆過程中被制具、設(shè)備或包裝環(huán)節(jié)刮傷。

3. 解決措施

• 工藝優(yōu)化：

  減少三防漆膜厚（調(diào)整噴涂粘度）、優(yōu)化爐溫曲線（緩慢干燥固化）。

  確保三防漆雙組份配比準(zhǔn)確，延長三防漆固化時間。

• 材料選擇：選用柔性好、高低溫性能優(yōu)異的三防漆，提高三防漆附著力（徹底清潔基板）。

• 操作防護(hù)：三防漆涂覆及包裝過程避免機(jī)械接觸。

二、三防漆與納米防水涂層的區(qū)別

1. 厚度與結(jié)構(gòu)

• 三防漆：膜厚50-100μm，覆蓋式涂層，易導(dǎo)致散熱不良。

• 納米防水涂層三防漆：僅2-4μm（肉眼不可見），形成網(wǎng)狀超疏水結(jié)構(gòu)（荷葉效應(yīng)），散熱性更佳。

2. 防護(hù)性能

• 耐腐蝕性：

  三防漆：一般耐鹽霧≤48小時。

  納米防水涂層三防漆：可達(dá)500小時耐鹽霧，且抗酸堿鹽腐蝕能力更強(qiáng)。

• 環(huán)境適應(yīng)性：

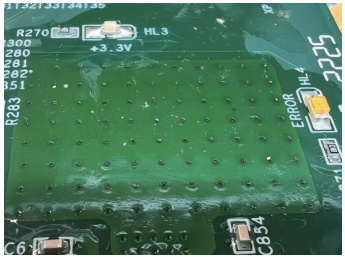

  三防漆在溫循試驗(yàn)后易開裂（圖2所示）。

     納米防水涂層三防漆耐高低溫（-40℃~290℃），柔韌性好，低溫不脆裂。

3. 施工工藝

• 三防漆：

  需遮蔽連接器、稀釋涂料，工藝復(fù)雜；

  干燥時間長（表干1-2小時，全干需24小時），易產(chǎn)生氣泡、流掛。

• 納米防水涂層三防漆：

  浸泡3-5秒即可，無須遮蔽連接器（不影響導(dǎo)電性）；

  常溫干燥10分鐘，可二次涂覆無需等待。

4. 環(huán)保性與安全性

• 三防漆：部分含揮發(fā)性有毒溶劑（如硅成分），不符合歐盟RoHS標(biāo)準(zhǔn)。

• 納米防水涂層三防漆：無毒無污染，符合RoHS、REACH環(huán)保認(rèn)證。

5. 維修與成本

• 維修：

  三防漆需鏟除厚膜層，維修困難；

  納米防水涂層三防漆可直接局部修復(fù)（130℃以上破壞涂層）。

• 成本：

  三防漆需專用噴涂設(shè)備，原料用量大（同等質(zhì)量涂覆數(shù)量少）；

  納米防水涂層三防漆僅需浸泡工序，無設(shè)備投入，綜合成本更低。

三、總結(jié)

裂縫/劃痕主因：三防漆膜厚過厚、固化不當(dāng)、機(jī)械損傷及材料性能不足。

核心區(qū)別：納米防水涂層三防漆以超薄網(wǎng)狀結(jié)構(gòu)實(shí)現(xiàn)更優(yōu)的散熱性、耐腐蝕性、環(huán)保性和施工便捷性，同時解決了三防漆的維修難題。

若需高防護(hù)等級（如IPX7、IP68）、環(huán)保要求或頻繁維修場景，納米防水涂層三防漆是更優(yōu)選擇；若僅需基礎(chǔ)防護(hù)且預(yù)算有限，可優(yōu)化三防漆工藝彌補(bǔ)缺陷。
