玻璃防指紋油是一種無(wú)色透明液體，有獨(dú)特的芳香氣味，容易燃燒，輕微腐蝕性。沸點(diǎn)為82℃，25℃時(shí)粘度為1.2 mpa·S, pH為3。由于其拒水性(純水接觸)為110-115，拒油性(正己烷接觸角)為64-70，涂層厚度為2-6 nm(底涂層為0.1)，涂層硬度(在玻璃上)最小為6H。

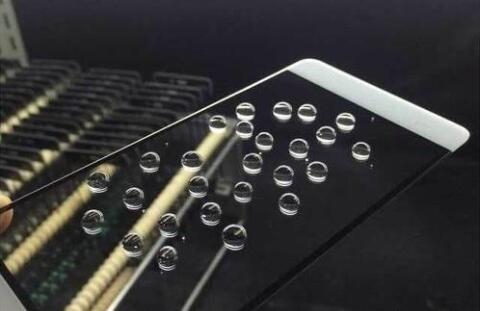

　　玻璃指紋油具有優(yōu)良的防污、拒水拒油性能。涂層附著力好，不易磨損(耐久性8000倍以上)。減少指紋及各種污漬的附著力，提高擦拭和清潔能力，具有優(yōu)異的抗化妝品、油污能力，形成透明防污膜，不影響產(chǎn)品外觀，具有化學(xué)吸附和永久濕潤(rùn)(不回流)的優(yōu)點(diǎn)。此外，玻璃防指紋丙烯酸樹(shù)脂改性涂層不僅具有優(yōu)異的涂層性能，而且還兼顧了環(huán)保工藝。外觀質(zhì)感和光澤可根據(jù)產(chǎn)品特性要求進(jìn)行調(diào)節(jié)和控制。它廣泛應(yīng)用于移動(dòng)電話鏡子，相機(jī)鏡頭，電腦和電視觸摸屏，鋼化玻璃，指紋和防染色應(yīng)用。

　　玻璃防指紋油調(diào)試方法:

　　用酒精或超聲波清洗鋼化玻璃。 將防指紋油滴在無(wú)塵布上，在玻璃上輕輕擦拭0.5-1分鐘，在80℃下烘烤10分鐘，用酒精擦去表面的灰塵斑點(diǎn)和細(xì)紋 也可放置在無(wú)塵車間30分鐘不烘烤，然后用超聲波或酒精清洗

　　共同的名字:防指紋劑、油指紋證明液體玻璃防污防水劑、防指紋涂層劑、含氟涂層劑對(duì)原油指紋,鋼化玻璃,觸摸屏、石油、油指紋,指紋油指紋電腦觸摸屏手機(jī)觸摸屏、玻璃涂層油指紋,納米防污指紋液液玻璃、納米防污表面處理玻璃防指紋油使用后顏色變化較大。

　　原因:氟樹(shù)脂的加深作用是導(dǎo)致顏色和光線變化的主要原因。這也是防水處理中不可避免的現(xiàn)象。

　　對(duì)于顏色和光線變化的主要解決方案:先通過(guò)初步測(cè)試確定，再進(jìn)行配色。在此過(guò)程中，應(yīng)盡快補(bǔ)充新配制的工作液(最好有自動(dòng)液體灌裝裝置)，以防止頭尾色差。這些都是防水、防油涂料中常見(jiàn)的問(wèn)題。我們選擇了多種防水防油整理劑進(jìn)行試驗(yàn)，發(fā)現(xiàn)通過(guò)采取上述措施，選擇優(yōu)秀的防水防油整理劑，上述問(wèn)題可以基本解決，防水防油效果可以提高。

　　在自然界中，這種超疏水效應(yīng)存在于許多動(dòng)植物的表面，如蝴蝶的翅膀、鳥(niǎo)類的羽毛或壁虎的爪子。水滴可以在這些物體的表面自由滾動(dòng)，攜帶污染物到表面，從而達(dá)到自清潔的效果。然而，玻璃防指紋燃料表很少成功使用。原因是制備工藝不適合批量生產(chǎn)，表面形狀復(fù)雜，超疏水表面存在物理缺陷。超疏水表面材料的耐候性、耐久性和穩(wěn)定性不能滿足實(shí)際工業(yè)的需要。除超疏水性玻璃外，指紋油是實(shí)現(xiàn)表面自潔的另一種主要方式。超親水表面是超親水二氧化鈦在紫外線照射下接觸角接近0度的表面。表面具有防霧、自潔功能。然而，這種自我清潔功能只能借助額外的紫外線來(lái)實(shí)現(xiàn)。

　　本發(fā)明提供了一種易于清潔的有機(jī)涂層和實(shí)際玻璃指紋油行業(yè)中現(xiàn)有技術(shù)缺陷的制備方法。易清潔的有機(jī)涂層是由親水涂層和含氟疏水分子涂層組成的雙層結(jié)構(gòu)，親水和疏水功能并重，形成具有良好自清潔性能的親水和疏水表面涂層。實(shí)驗(yàn)證明，水滴在易于清潔的有機(jī)涂層表面具有良好的潤(rùn)濕性，接觸角小于20度，而油滴在表面的接觸角高達(dá)80度左右。本發(fā)明制備工藝簡(jiǎn)單，生產(chǎn)效率高，環(huán)保，對(duì)一般被涂物表面附著力好，適用性廣。此外，指紋打樣廠家首選的親水涂料組合物考慮了親水聚合物和丙烯酸樹(shù)脂的特性，具有親水耐候性，可制備附著力好、耐水性好、易清潔的有機(jī)涂料，并可實(shí)現(xiàn)持久的自清潔功能。
