等離子噴涂技術(shù)是一種較新的熱噴涂技術(shù)，等離子噴涂技術(shù)的原理是改變材料的表面性質(zhì)。材料被加熱到一定的熔化或半熔化狀態(tài)。它們被吹成微小的粒子。采用島速度氣流噴涂在基材表面，形成各種涂層的涂層加工方法，其尺寸與其他噴涂方法相同，具有零件尺寸不受限制、基材寬、加工邊緣孝對(duì)常用基體零件表面進(jìn)行噴涂強(qiáng)化等優(yōu)點(diǎn)。

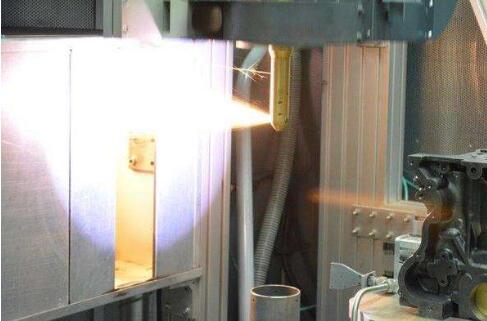

　　1、基體加熱少，零件不變形，熱處理狀態(tài)不變。由于噴涂過(guò)程中零件不帶電，母材未熔化，雖然等離子火焰溫度較高，但能量非常集中，等離子弧軸向溫度梯度很大。對(duì)某些薄壁零件的精密度一般不超過(guò)200℃，這對(duì)零件的修形精度是非常有利的。由于母材的熱處理性能在200℃以下不會(huì)發(fā)生變化，因此可以噴涂一些高強(qiáng)度鋼。

　　2、工藝穩(wěn)定，涂層質(zhì)量高。等離子噴涂工藝參數(shù)可定量控制，工藝穩(wěn)定，涂層重現(xiàn)性好。等離子噴涂時(shí)，熔態(tài)粒子的速度可達(dá)180～480m/s甚至更高，遠(yuǎn)高于氧乙炔火焰粉末噴涂時(shí)的45～120m/s。熔融粒子與零件碰撞時(shí)，變形充分，涂層致密，結(jié)合強(qiáng)度高。等離子噴涂涂層與基體金屬的正常結(jié)合強(qiáng)度一般為30-70mpa，而氧乙炔火焰噴涂的正常結(jié)合強(qiáng)度為5-20mpa。由于等離子噴涂過(guò)程中可以通過(guò)改變氣體來(lái)控制氣氛，可以大大降低涂層中的氧含量或氮含量。

　　3、噴涂材料種類(lèi)繁多，涂層種類(lèi)繁多。由于等離子火焰的高溫，各種噴涂材料都可以加熱到熔融狀態(tài)。因此，等離子噴涂可采用多種材料，并可獲得各種性能的噴涂層，如耐磨涂層、隔熱涂層、高溫抗氧化涂層、絕緣涂層等;就涂層的通用性而言，氧乙炔火焰噴涂、電弧噴涂等噴涂、高頻感應(yīng)噴涂和爆炸噴涂都不如等離子噴涂。
